Baterías de estado sólido últimas noticias | Primera batería de estado sólido para hogar | Precio

Baterías de estado sólido

Una clase de baterías muy usadas durante varios años son las baterías de iones de litio, empleadas en pequeños dispositivos electrónicos como celulares, hasta en coches eléctricos, han empezado ha quedar posiblemente opacadas por otro tipo de tecnología conocidas como baterías de estado sólido. Y es que uno de los principales inconvenientes de las baterías de litio es la seguridad, ya que cuando estas entran en cortocircuito, existe el peligro de una explosión, este cortocircuito puede incluso ocurrir de manera natural, al crecer las dendritas desde el ánodo y entrar en contacto poco a poco con el cátodo. En las baterías de estado sólido no ocurriría tan fácilmente este crecimiento de dendritas.

La diferencia principal entre las baterías de iones de litio y las de estado sólido, es que el electrolito que comunica ánodo con cátodo en la primera es un líquido, y en la segunda es un sólido.

Entre las principales ventajas de las baterías de estado sólido, tenemos una mayor densidad energética, puede funcionar sin ningún problema a temperatura ambiente, si la temperatura es muy baja el electrolito de la batería no se congela puesto que es sólido, su costo de producción es menor, se obtiene un mayor voltaje por cada celda (unos 5 voltios), tiempo de carga menor, mayor durabilidad (tres veces más), un tamaño menor que las baterías de litio, y mayor seguridad.

Baterías de estado sólido de que están hechas

La estructura de las baterías de estado sólido es muy similar al de las baterías de litio, se compone de dos electrodos (ánodo - y cátodo +), un electrolito que sirve como conductor de los iones que se desplazan entre ambos electrodos, el electrolito en las baterías de litio es un líquido, mientras que en las otras es un sólido; este electrolito sólido puede ser de diferentes tipos como electrolitos de cristal, nano hilos de oro, polímeros sólidos. La principal diferencia entre estas baterías es que en las de estado sólido, prácticamente se ha suprimido el ánodo, solo existe una substancia o electrolito en la parte del cátodo, luego está el separador cerámico, y solamente una placa metálica para el ánodo (Litio metal).

Estructura de baterías

Baterías para coches

En el campo automotriz, y en especial de los coches eléctricos, el uso de las baterías en los mismos empezó con las baterías de litio, esto a su vez ha implicado una serie de inconvenientes, como por ejemplo costo económico, seguridad, peso del auto, tiempo de carga, entre otros; es por eso que las baterías de estado sólido son una tecnología que promete una solución al respecto. Un ejemplo de ello es la empresa Toyota que presentó un prototipo de automóvil funcionando con baterías de  estado sólido en el año 2019, que posteriormente fue probado y tuvo éxito, aunque su comercialización a gran escala está a poco tiempo de ocurrir (en 2028). No es la única compañía que ya ha empezado a abandonar la etapa de ensayo o prueba, con resultados que parecen ser prometedores, por ejemplo Quantum Scape, Theion, Solid Power. Además lo que se busca es sustituir el níquel y el cobalto, materiales difíciles de obtener, con costos ambientales, de salud, y de explotación laboral. Hay un obstáculo que aún atraviesan las baterías de estado sólido y es la escalabilidad, ya que la mayoría de tecnologías por el momento son compatibles con baterías de electrolito líquido, hay también otro tipo de tecnologías de baterías que prometen ser innovadoras.

Llegan las primeras baterías de estado sólido para hogar

Otra importante aplicación que se les puede dar a las baterías de estado sólido, es para suministro doméstico, en especial para hogares o viviendas, mejorando las que ya están disponibles en el mercado, como es el caso de las baterías de celdas LFP. Es así que la empresa norteamericana Amptricity, anuncia la creación de estas baterías de electrolito sólido para el hogar.

Las nuevas baterías tendrían una densidad energética mayor que las actuales comerciales, esta sería aproximadamente 377 Wh/kg, y con tamaño más reducido. Afirman también que la vida útil de este tipo de baterías será mayor, es por eso que el fabricante da una garantía de 25 años.

Las capacidades de almacenamiento energético disponibles para este tipo de baterías serían de 12, 24, 36, 48 y 60 kWh, la energía suministrada sería muy abundante, por ejemplo la de 60 kWh puede servir para varias viviendas. Existe la opción también de actuar como baterías modulares, es decir se puede conectar en paralelo hasta varias de ellas para suministrar aún más energía.

Un aspecto poco agradable que hay que tomar en cuenta con este tipo de baterías es el precio, ya que el mismo por unidad y de acuerdo a la capacidad sería de entre 19.990 dólares, hasta los 73.990 dólares. Se espera que conforme se vaya teniendo más acogida en el mercado, su precio irá bajando de manera significativa.

Según el fabricante estas baterías se empezarán a comercializar a inicios de 2023.

Análisis

De acuerdo a lo citado anteriormente, un aspecto muy importante a considerar en estas baterías, es el costo, aunque de acuerdo a lo consultado sobre todo en lo que respecta a baterías para coches, no hay un rango precios claro, se afirma solamente en base a lo experimental que el costo será menor que las baterías de litio, sin embargo para las baterías para hogares ya se puede adelantar cifras, pero esto puede ser desalentador, habrá que esperar a que ya se las comercialice de manera oficial, una vez transcurrido cierto tiempo, ver si este costo realmente logra ser menor a lo prometido anteriormente.

Igualmente para el resto de ventajas y soluciones que ofrecen estas baterías, habrá que esperar para ver que tan eficaces son realmente para satisfacer la demandas y necesidades de los consumidores, una vez adquiridas.

Si quieres conocer más sobre baterías y supercondensadores, da clic en el siguiente enlace:

Baterias vs supercondensadores  👈

Como hacer una antena direccional para wifi | Como hacer una antena biquad wifi largo alcance

Wifi con antena

Antenas wi fi, (biquad)

En esta publicación te mostraremos como hacer una antena para wifi gratis, una antena que podrás hacer de manera sencilla con algunos materiales de uso doméstico, fáciles de encontrar.

Una antena biquad que si bien es cierto es algo similar al diseño que ya muchos conocen, tendría una cierta ventaja en lo que respecta a ganancia en comparación a otras antenas del mismo tipo.

La característica principal de esta antena wifi es su reflector, ya que actúa como una cavidad que ayuda a propagar de mejor manera las señales wifi en 2.4 GHz, provenientes del elemento irradiante o dipolo cuadrado doble (no es la doble biquad, ya que tendríamos cuatro cuadrados). El reflector más o menos actúa como una guía onda.

Otra característica muy importante de esta antena, es que no se necesita una adaptación de impedancia (en otro tipo de antenas obviamente si), solamente se suelda directamente al cable coaxial, la parte de arriba al vivo y la parte de abajo a la malla. En este caso para mantener su desempeño tal cual como este proyecto, se recomienda conectar directamente, o hacer contacto el reflector con la malla.

En el video se observa con más detalle el proceso de elaboración de esta antena, muy viable para zonas con poca cobertura de internet, muy práctica, una antena wifi de largo alcance. Se hace uso también de un adaptador de red usb tp link.

Algo más que aclarar es que se trata de una antena muy directiva, por lo tanto unos pocos centímetros de desviación podrían afectar ligeramente la señal, podemos guiarnos de la parte central (el dipolo) para direccionar la antena, para una mejor recepción o transmisión.

Si quieres conocer más proyectos de antenas visita los siguientes enlaces, da clic sobre ellos:

-Programa para calcular antenas yagi 👈

-Antena yagi wifi 👈

-Antena casera para smart tv 👈

-Antena wifi, Slim Jim. 👈

-Antena biquad casera omnidireccional wifi  👈

Antenas para tv caseras sencillas (ideas) | Antena casera para smart tv y analógica

Como hacer una antena casera para tv digital HD y analógica

En el presente tutorial se mostraran algunos ejemplos de antenas TV, como hacer antenas para tv caseras, muy sencillas de hacer, unas 4 ideas de antenas para tv HD o digital, también podrían funcionar para televisores antiguos.

Antena  para TV 1:

Tenemos aquí una antena que se realizó empleando un splitter, se usa también un cierto tramo de alambre de cobre. Al alambre de cobre se le da una forma característica de doble circulo, se hacen ciertos dobleces para que estas formas circulares queden fijas. Todas las medidas y más detalles se explican en el mismo video que dejaré a continuación:

Antena para TV 2:

Otra antena, una de mis favoritas, y de recepción potente (aunque hay que saberla orientar), se usa una tira de madera como soporte, o para sostener la misma, los elementos de esta antena se atornillan a la tira de madera, los elementos receptores de esta antena se los fabrica usando 4 segmentos de alambre de cobre (algo grueso), se hace una especie de empalme para crear un elemento, en total hay dos elementos, en los cuales también se insertan los terminales del transformador de impedancias (300 a 75 ohms) o balun, todo el proceso igualmente se muestra en el video.

Antena para TV 3:

Una antena muy simple de hacer, consta de un solo tramos de alambre, se realizan también dos bobinas, logrando acortar un poco la longitud de este tramo de alambre, todos lo detalles para construcción los veras a continuación.

Antena  para TV 4:

Por último presentamos otra antena algo simple de hacer, una antena omnidireccional de una ganancia, podría decirse, mediana, es mas eficiente que algunas de las anteriores, y tiene un tamaño mas reducido. Para esta antena se usó un cautín para soldar el balun o transformador de impedancias, al elemento principal de la antena (se lo hizo también con alambre de cobre), se realizan también las debidas pruebas de sintonía en el televisar y así corroborar su desempeño. Todos los detalles igualmente los pueden ver en el enlace o video que dejo a continuación.

Volviendo a recalcar que todos los procedimientos, para realizar las mismas se muestran de manera más detallada en los mismo videos. Antenas fáciles y económicas.

Mira también estas antenas, da clic en los siguientes enlaces:

-Antena biquad omnidireccional para wifi 👈

-Antena yagi wifi y otras frecuencias 👈

-Antena slim jim wifi 👈

-Programa para calcular antenas yagi 👈

Detector de fuego casero | Como hacer un sensor de flama | 555 circuito integrado aplicación | Alarma de incendio inalámbrica

Detector de fuego en protoboard

Un detector o sensor de fuego o llama es un dispositivo que da una alerta, ya sea sonora, visual, al momento de entrar en contacto con el alto calor que produce la misma, este calor puede ser detectado a menor o mayor distancia dependiendo de la precisión o sensibilidad del mismo. Son confundidos con los detectores de humo, ya que también son usados para la detección de incendios, en el mercado existen diferentes tipos de dispositivos, que pueden ajustarse con tranquilidad a diferentes requerimientos domésticos e industriales, sin embrago en esta publicación se mostrará un ejemplo de un sensor casero, puede ser implementado con elementos de electrónica básicos, y que puede ser considerado como un prototipo algo novedoso (en comparación a algunos detectores de incendio comerciales).

Este detector de fuego tiene como característica principal que envía una alerta de manera inalámbrica, usando módulos de radiofrecuencia sin Arduino, o sin el uso de microcontroladores. El transmisor o detector capta la presencia de fuego mediante un foto diodo, con lo cual se genera una alerta mediante un circuito integrado 555, que luego se trasmite de manera inalámbrica por medio de un módulo rf 433 MHz transmisor (FS1000A). En el receptor se recibe la alerta  mediante el módulo rf 433 MHz receptor(XY-MK-5V), y se activa un parlante, generando la alerta de detección de fuego.

En resumidas cuentas, el foto diodo como elemento principal del sensor, detecta la radiación infrarroja que produce el fuego aledaño a una cierta distancia, es lo que lo diferencia de otros proyectos de sensores, que son capaces de detectar el fuego solo cuando tienen contacto directo con este, mediante algún alambre o metal. Y al ser inalámbrico existe menos riesgo de estar cerca del sitio del incendio, y su alcance dependerá de la potencia o prestaciones que comúnmente poseen los módulos de radiofrecuencia.

Los diagrama de los circuitos serían los siguientes:

Trasmisor

Receptor

Podrán ver el funcionamiento de este proyecto en el siguiente video:

Como hacer una antena wifi casera para laptop o pc | Como hacer una antena Slim Jim casera para wifi | Antenas wi fi 3 | slim jim fácil

 Slim Jim wifi:

Una antena Slim Jim es una antena dipolo plegado o antena omnidireccional, es una mejora de la antena dipolo en J, fue inventada por Fred Judd (G2BCX), publicada por primera vez en 1978. Esta clase de antenas son usadas por ejemplo en frecuencias de VHF como la de 144 MHz, de televisión, un poco en UHF y frecuencias más altas, pero también se consiguen buenos resultados.

Es la misma estructura de la antena la que funciona como un stub, lo que permite conectar directamente el vivo y la malla del coaxial a la antena, sin afectar su desempeño.

Slim Jim casera wifi

Pero en esta ocasión se ha realizado un prototipo para la frecuencia de 2.4 GHz, que se adapta a una tarjeta de red o usb para funcionar como antena externa. Teóricamente la antena tiene una ganancia máxima de 6 dBi. La construcción de la antena fue muy sencilla, se emplea una barra de cobre muy delgada o alambre # 18 AWG.

Antena wifi casera Slim Jim

La antena también presenta un ángulo de elevación de 30°, es muy simple de realizar obteniendo mas ganancia que otras antenas en las que si o sí se requiere plano de tierra para aumentar la misma.

Todo el proceso de construcción de la antena podrás verlo en el siguiente video:

Si quieres ver más antenas visita los siguientes enlaces:

Antena yagi uda 👈

Antena biquad casera omnidireccional 👈

Antena wifi, biquad direccional   👈

Antena para wifi casera biquad omnidireccional | Antenas wi fi 2 | Antena receptora de wifi casera en 2.4 GHz| Antena biquad casera paso a paso omnidireccional



Antena biquad casera

Wifi con antena biquad

En esta ocasión traemos este pequeño proyecto de una antena para wifi casera, una antena omnidireccional, se trata de una antena biquad, sintonizada para la frecuencia de 2.4 GHz. Esta antena fue diseñada para ser conectada a una tarjeta de red, o adaptador usb externo, funcionando como antena wifi para pc.

Obviamente  muchas personas estarán mas familiarizadas con la versión direccional de esta antena, o que posee un reflector, sin embargo con el fin de experimentar y probar nuevas ideas, se decidió por incursionar en este curioso prototipo. La característica principal de una antena direccional es que concentran toda su ganancia en una sola dirección, en cambio las omnidireccionales distribuyen toda su ganancia en los 360 grados, lo que nos da a concluir que las antenas direccionales, por lo general, siempre tienen una ganancia más alta que las omnidireccionales, pero habrá la desventaja de direccionalidad en un solo sentido. Pero no quiere decir que las antenas omnidireccionales siempre sean más ineficientes que las direccionales, este depende de su aplicación o requerimiento, algunas veces es más conveniente usar antenas direccionales y otras omnidireccionales. Desde mi propia experiencia una ventaja que podría tener una antena omnidireccional es que podemos captar todas las componentes de la señal, las que van dirigidas directamente a la antena y las reflejadas, pero desde todas las direcciones.

Otros aspecto ha tomar en cuenta para el diseño de una antena, es la polarización, ya sea lineal, circular, o elíptica, para este caso la antena estaría funcionando con una polarización lineal. Entonces debido a que se trata de una polarización lineal, se hacen pruebas de su funcionamiento ya sea en vertical o en horizontal, para comprobar en que posición se obtiene un óptimo desempeño para la captación de señal wifi.

En fin se trata de un proyecto, para improvisar o crear de una manera sencilla nuestra propia antena que nos ayude captar o también expandir la señal wifi de nuestros routers o equipos domésticos, y así involucrarnos en este mundo de la tecnología, internet y antenas.

Como materiales principales podríamos citar:

- Alambre de cobre AWG # 12

- Cable coaxial para UHF o microondas, (se lo puede también reciclar con todo y el conector)

- Conector SMA

- Silicona

- Herramientas

- Regla

- Marcador

- Cautín

- Estaño

- Un soporte para sostener los elementos a soldar

En el siguiente video veras con más detalle todo el proceso de realización de esta antena, junto con sus respectivas medidas, y pruebas realizadas:

Si deseas mirar otros proyectos de antenas puedes entrar en el siguiente enlace (antena yagi uda) 👈, o selecciona la categoría antenas.

Como hacer una antena wifi, biquad direccional  👈

Mira también este tutorial relacionado a configuraciones de redes HFC. 👈

Comunicación inalámbrica con módulos de rf de 433mhz ejemplo | Comunicación serial PIC 16F628A rs232 y pic c compiler| Sensor de humedad de suelo con microcontrolador | Pluviometro | Sensores de nivel de agua aplicación

 Explicación de este proyecto (proyectos con pic 16f628a):

En el presente trabajo se muestra un ejemplo de aplicación de la comunicación serial entre 2 pics o microcontroladores haciendo uso también de los módulos de radiofrecuencia 433 MHz, para una comunicación inalámbrica uart o rs232. Lo que consiste esta aplicación es un sensor o detector de lluvia, sensor de humedad de suelo. Se hace uso también del programa pic c o ccs compiler.

Lo que cabe destacar es la simpleza del sensor principal o transmisor, ya que detecta la humedad mediante un cambio de estado en uno de los pines del microcontrolador PIC 16F628A. Se hace uso principalmente de unos electrodos o puntas, que se pueden introducir en la tierra para alertar si está húmeda, o usarlos solamente para la detección de caídas de gotas de agua, se detecta también el cambio de nivel de agua en algún recipiente. Una vez que se ha detectado lo antes mencionado, se envía una notificación de manera inalámbrica hacia el dispositivo receptor a través de un radio-enlace o comunicación inalámbrica mediante radiofrecuencia de 433 MHz, se uso de unos módulos (transmisor y receptor) muy simples que hoy en día son muy conocidos.

Para los módulos de radiofrecuencia 433MHz, en el transmisor solo hay que identifica tres pines VCC, GND y DATA, se le a soldado una antena externa al mismo, es muy simple y tiene una longitud de 17 cm correspondiente a la cuarta parte de la longitud de onda. En el módulo rf receptor sin embargo no fue fácil encontrar un pin disponible para soldar una antena externa, sin embargo funciona de manera adecuada sin esta.

En lo que respecta al dispositivo receptor, al recibir la notificación mediante el módulo rf, esta es detectada mediante otro microcontrolador, pic 16f628, y este a su vez nos da una alerta visual y auditiva, al encender y apagar un led de color azul, y al accionar un relé que a su vez activa un timbre o buzzer externo, que puede requerir una mayor potencia para ser accionado.

En la primera prueba, se introduce el sensor en tierra seca y en tierra mojada, la conductividad a través de la tierra mojada es muy buena. Luego se fijan los electrodos en dentro de un recipiente, el cual es llenado poco a poco con agua, hasta que esta toca los electrodos y de la misma forma se envía una alerta hacia el dispositivo receptor. Por ultimo se comprueba el funcionamiento como detector de lluvia.

Los datos a destacar son el bajo consumo por parte del módulo transmisor, ya que solo usa dos baterías tipo botón de 3 voltios, logrando un alcance aproximado de 25 metros a la redonda, claro esto con algo de obstáculos u obstrucción para la señal inalámbrica.

Acá abajo se dejan adjuntos los archivos hexadecimales en CCS compiler, para cada uno de los microcontroladores respectivos. Descárgalos aquí.

A continuación también verán los respectivos diagramas:

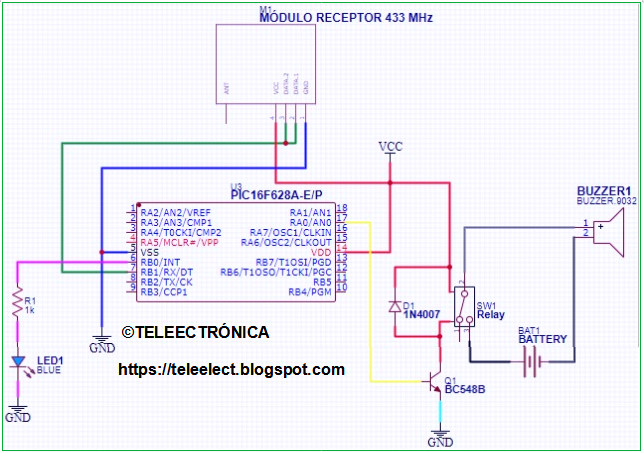

Dispositivo receptor RX

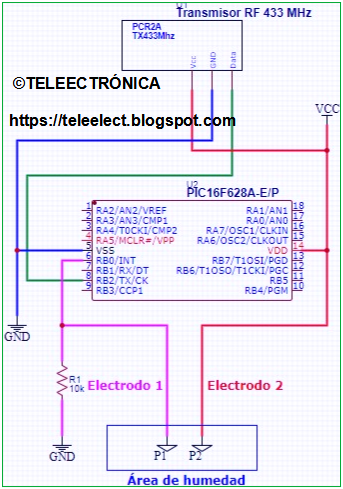

Dispositivo transmisor TX

En el siguiente video también veras con mas detalle todos los materiales, las pruebas y funcionamiento del respectivo proyecto.

Como hacer un detector de metales casero sin bobina | Detector de metales casero circuito | Detector de metales casero con radio receptor | Detector de metales características

Explicación:

Un detector de metales es un dispositivo utilizado para rastrear, buscar o detectar objetos de metal que por lo general se encuentran ocultos a nuestra vista, a veces bajo tierra, ya que de otra manera sería más complicado localizarlos. Su principio de funcionamiento se basa en la generación de campos electromagnéticos, estos pueden ser por pulsos o por radiofrecuencia, al interactuar estos campos con los objetos a detectar, se produce una interferencia, con la cual puede existir una variación de frecuencia, lo que se aprecia como una señal audible. Para este caso nos centraremos en los detectores de metales por radiofrecuencia (VLF).

Nuestro detector de metales usa como elemento principal un circuito tanque LC (inductor capacitor), este circuito es el que produce una oscilación en el rango de las frecuencias bajas de radio, esta radiofrecuencia puede ser ajustada mediante un capacitor variable. Entonces esta oscilación es trasmitida hacia el exterior a manera de onda electromagnética, y cuando se le acerque un objeto metálico, se produce la interferencia. Adicionalmente a este circuito se coloca una parte de detección, con lo cual se rectifica la señal en alterna, para que se convierta en una señal audible, y de esta manera lograr apreciar esta mediante un altavoz o parlante.

La lista de los materiales es la siguiente:

- Resistencia de 100 K

- 2 capacitores cerámicos de 10 nF

- Un capacitor variable

- 2 inductores fijos

- Transistor 2n3904

- Diodo 1n34a

- Capacitor cerámico 22 pF

- Un parlante a baterías

- Batería (VCC = 6 voltios)

Además, se podrá escuchar la señal en un receptor de radio. Futuramente se mostrará todo el proceso de implementación y de prueba de este dispositivo.

A continuación, mostramos el esquema del circuito por implementar:

    Diagrama del circuito detector de metales por VLF

Entonces como mencionamos antes, es el circuito tanque el que se encarga de la detección, por eso lo hemos delimitado en el diagrama del circuito como área de detección de los objetos metálicos, mediante el cuadro de líneas discontinuas.

Un detector de metales comercial y funcional puede ser algo más complicado de hacer, y con un alcance más amplio, pero este sencillo circuito es suficiente para entender de mejor manera el funcionamiento de esta clase de dispositivos, sobre todo para aquellos que son algo principiantes en el campo de la electrónica y los circuitos de radiofrecuencia, es por eso también que se hará una actualización más completa mostrando el circuito funcionando.

Actualización:

A continuación mostramos el video donde se comprueba la implementación y funcionamiento del mismo:

Hemos primeramente conectado un pequeño parlante a baterías para poder escuchar la señal de detección, posteriormente usamos este mismo dispositivo para transmitir la señal de manera inalámbrica, la misma que es escuchada en un receptor de radio.

UM66 | Timbre casero sin motor y a pilas | Amplificador de audio casero con transistor | Como hacer un timbre con un parlante

Traemos en esta ocasión un nuevo proyecto, de un timbre casero simple de hacer, que usa un pequeño efecto de sonido incorporado en un pequeño circuito integrado.

Tiene como principal ventaja el consumo de energía, y que además se activa solo mediante un pequeño pulsador, y además tiene un reducido tamaño.

Básicamente presentamos dos prototipos, el uno muy simple y es el que menos consume energía de los dos, y el segundo para un poco más de potencia, ambos se los puede hacer funcionar solo con pequeñas baterías.

Entonces para el primer prototipo propuesto el siguiente circuito sería este:

Circuito 1: timbre con parlante piezoeléctrico

Tenemos como elementos del circuito una batería de 3 voltios CR2016, un circuito integrado UM6632L, y un pequeño parlante piezoeléctrico. En lo que respecta al circuito integrado UM66 este es un generador de melodías, mejor dicho tiene grabado en su memoria una melodía. Si bien es cierto, pueda que este circuito integrado actualmente esté algo obsoleto y descontinuado, lo que dificulta poderlo encontrar fácilmente, la opción mas viable podría ser reciclarlo, ya sea de juguetes viejos, cajas musicales electrónicas, teléfonos, otros timbres viejos electrónicos, adornos musicales, etc.

Pines del circuito integrado UM66T32L

Otros datos que debes saber este circuito integrado son:

- Voltaje de operación (VDD): 1.3 a 3.3 voltios

- Corriente máxima consumida en operación: 60 microamperios

- Temperatura ambiente de operación: -10 a 60° C

- Frecuencia de oscilación aproximada: 65 kHz

- Pines: VDD (+), VSS(GND), O/P salida de audio

- Corriente de salida de audio (O/P): 600uA - 1.5 mA

- La numeración del circuito nos dice el tipo de melodía, esta va desde UM66T01L a UM66T68L, para UM66T32L esta es "Coo Coo Waltz".

Circuito integrado UM66T32L

En lo que respecta al primer parlante piezoeléctrico en el video, este fue el de sonido más bajo, pero se puede conectar si se desea un parlante piezoeléctrico de más potencia, sin ningún problema sonará mas fuerte con el mismo nivel de potencia de la pequeña batería, eso sí lo más recomendable será usar uno que sea pasivo o que no tenga sonido propio.

Parlante piezoeléctrico de baja potencia (video)

Otro parlante piezoeléctrico de más potencia

Y este otro circuito corresponde al siguiente prototipo, que consta de más elementos de accionamiento:

Circuito2: timbre con parlante común y corriente

Para este prototipo en cambio lo que hacemos es amplificar la señal de audio mediante el transistor, y una vez amplificada esta es escuchada en un parlante común y corriente, y que es de una mayor potencia que un parlante piezoeléctrico. Como elementos del circuito tenemos dos baterías AAA de 1.5 voltios no recargables, puestas en serie (3voltios), luego está el pulsador, un capacitor electrolítico de 47 uF, una resistencia de 220 ohmios, un led azul intermitente, el circuito integrado UM66T32L, una resistencia de 1 kilo ohmio, un transistor 2N3904, y un parlante o speaker normal con potencias de consumo que pueden variar de 1 a 5 vatios.

Parlante 4 ohm, 3watts (video)

Parlante 8 ohm 5 watts (video)

En lo que respecta al transistor, también se pueden tener resultados favorables de sonido, con el BC548B, S9013 y el TIP31C.

Para el parlante, en el video se ve que usa primero un parlante pequeño de 4 ohmios y 3 vatios, y luego uso uno mas grande de 8 ohmios con una potencia de consumo de aproximadamente 5 vatios. Ambos parlantes funcionan de manera adecuada con la misma configuración de circuito, y el consumo se podría decir que es algo menor a lo que exige cada parlante.

Otra opción es la de aprovechar solamente la parte de amplificación del circuito, esto con el fin de usar otro circuito integrado diferente (otro generador de melodías), o que solamente se lo utilice para amplificar algún otro tipo de sonido o solo se desee aprovechar esta salida de audio, entonces el circuito resultante sería el siguiente:

Amplificador simple un solo transistor

De aquí lo que se hace básicamente es usar solamente la base del transistor y la parte común negativa de todo el circuito(GND), entre estos dos pines J1 y J2 está la entrada de audio, para cualquier audio que deseemos amplificar. La resistencia de la base 1k se la puede variar ligeramente hasta obtener la potencia de audio deseada. Cabe aclarar también que el audio a amplificar puede tener su propia fuente de energía y no necesariamente estar vinculado a la batería.
